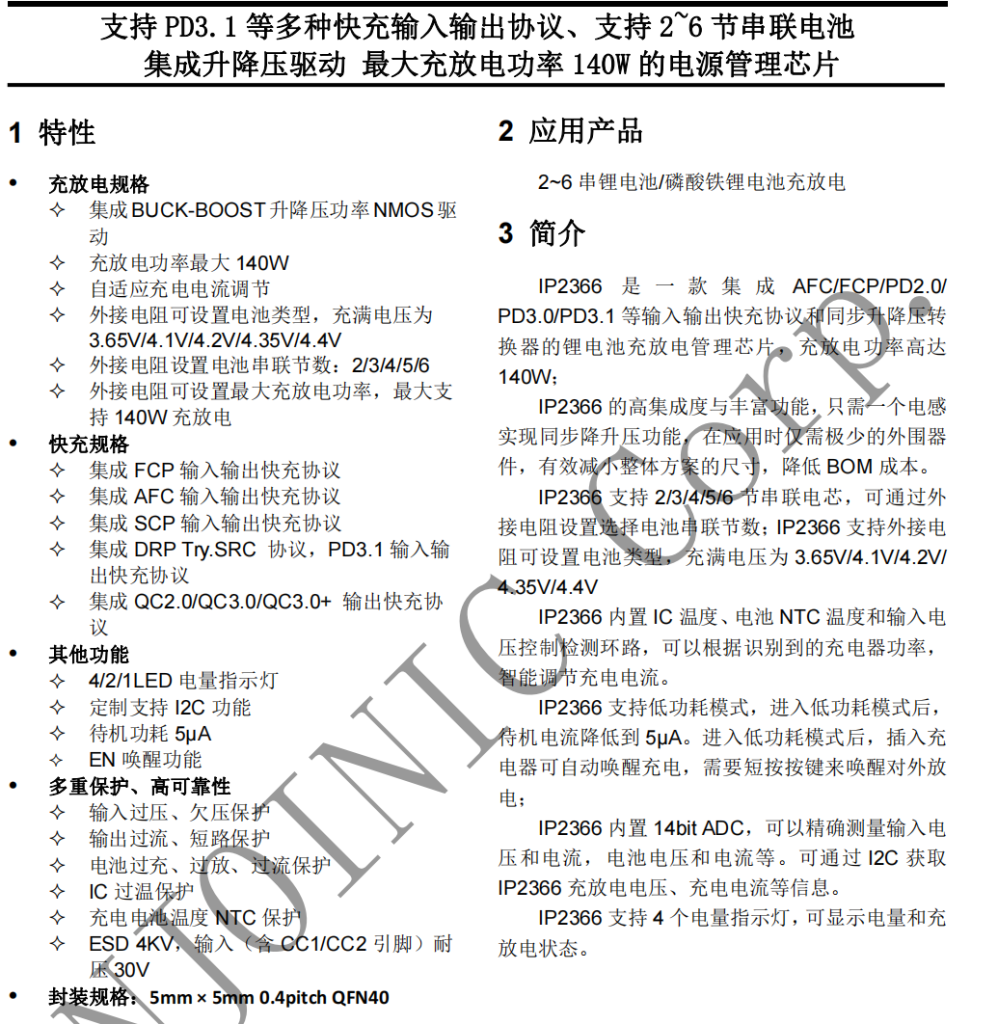

最近一直在搞充电模块，主要是搞PD3.1快充模块，初步定了ip2366进行快充，因为它支持双向输出，我到时候挂个mcu再加个屏幕控制就好了，但是实际使用下来不是这回事，先看下主要参数：

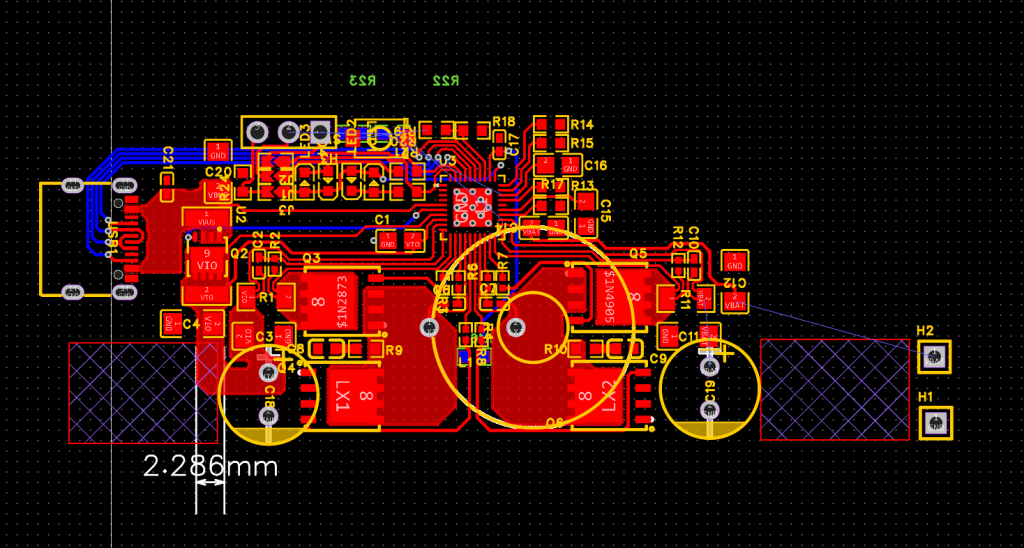

其实别的协议都不是很重要，主要是这个pd3.1的28v5a输入输出非常诱人，这样一些轻薄游戏本应该也能支持起来了，而且这个也是现成的某宝也能买到，于是我就开始画样板了，首先画了个V0.1版本验证了一下。

一般画板都是用立创eda画，主要是库可以白嫖，很方便，我也暂时用不到一些很高级的用途于是就一直用下去了。

画完立创下单打板然后去某宝买元件之后就静等快递了。。。。。。

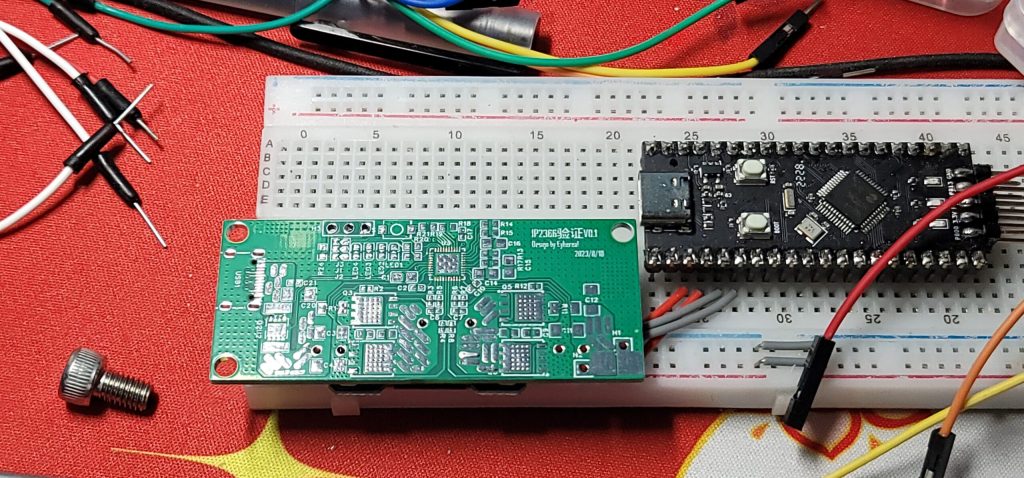

大概两天吧，东西就都到，开始焊接

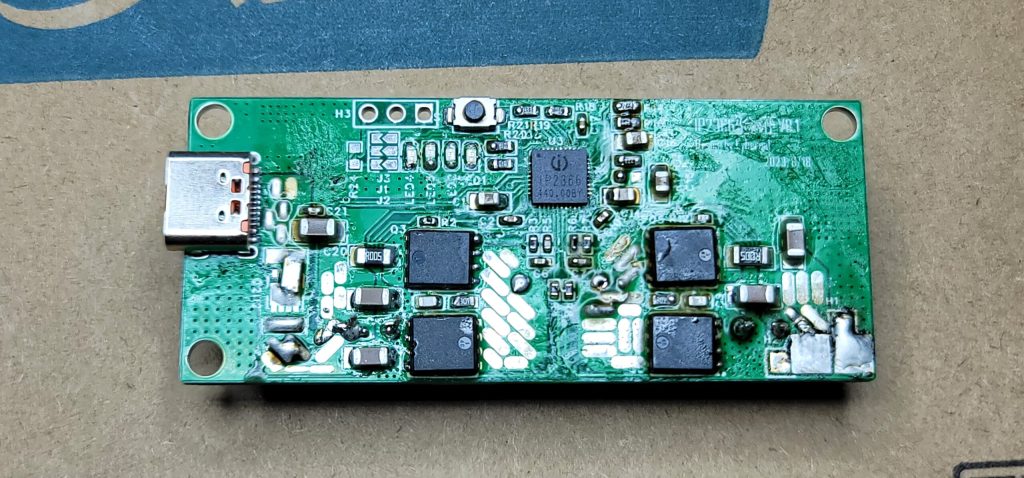

然后不出意外的出意外了，我不知道是不是我的问题，我平时焊电源ic什么的直接350度吹芯片10秒内焊好还有mcu什么的没出过啥问题。但一旦做英集芯或者智融的芯片一旦焊接温度过了200度或者低于200焊的时间稍微长了一点点芯片大概率就坏了，非常的脆弱，在我报废了三四片2366之后终于焊好了一片以后我着手准备测试但是他居然不能自动输出，自动输入都不行，因为他是看电平唤醒的。。。。。

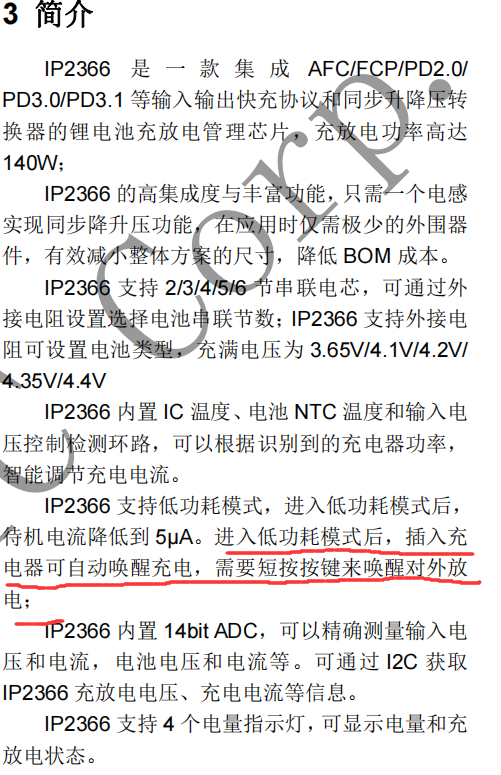

看一下规格书。。。。。

得，这不能自动输入输出算啥情况啊，真无语这唤醒逻辑了，就不能加个自动唤醒程序吗哎。。。不过我看闲鱼卖模块的上面的卖的是可以自动唤醒的，这两天又从别的店铺买了几片芯片准备试试能不能自动唤醒吧。。。。哎，如果这个也不行的话我只能降低要求改成100w充放电了。

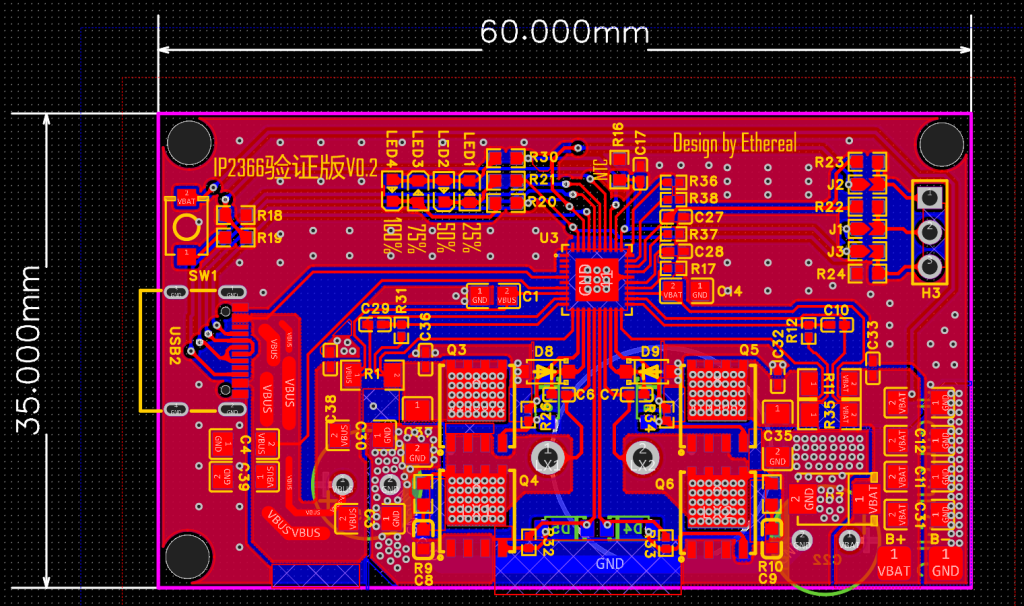

然后趁着芯片在快递的同时画了第二版测试版，主要优化了一下布局，然后加了一些电容看看能不能压一压纹波，100w功率测试纹波还是有些大，又100多mv。

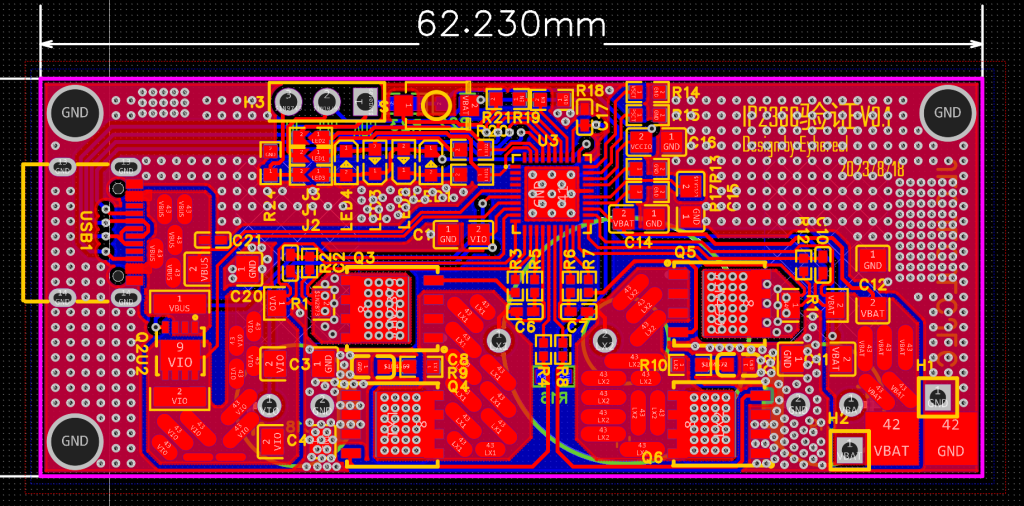

比第一版稍微大了一些，这个布局还是可以缩的，不过嘛验证版就先这样吧，如果他能自动唤醒我直接肝他个最小版本都没问题。这一版优化了一些电容电阻，电池端加了tvc钳制电压，这样上电池应该就不会打火了。整体布局是仿照立创开源广场的大佬布局改的，毕竟好的布局确实值得去学习，这一版也是支持iic和bz版通用的，反正这俩版本的不同就是led那三个脚而已，现在就等板子和芯片了。
