IP2366操作寄存器

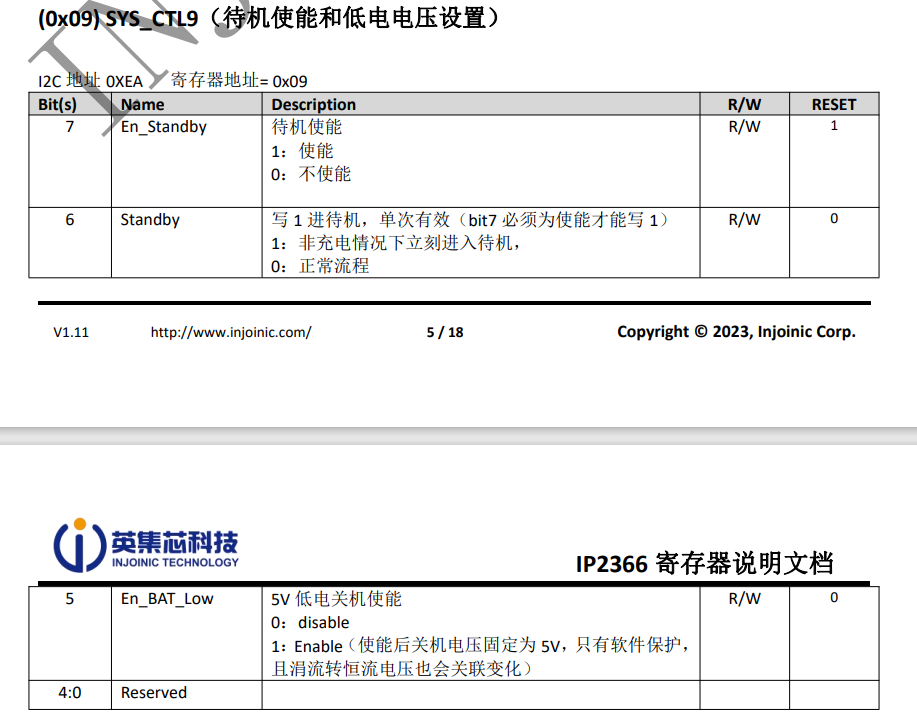

首先简单操作一下0x09寄存器，看一下官方的手册0x09的寄存器手册

主要修改7bit数据，取消待机的使能，不然ip2366没有输入以后会直接进入低功耗模式，只有按动微动开关才能启动芯片。使用很不方便。

首先是软IIC程序

//softiic.h文件
#ifndef __SOFTIIC_H
#define __SIFTIIC_H

void IIC_Init(void);
void IIC_Start(void);
void IIC_Stop(void);
void IIC_SendByte(uint8_t Byte);
uint8_t IIC_ReceiveByte(void);
void IIC_SendAck(uint8_t AckBit);
uint8_t IIC_ReceiveAck(void);



#endif

软iic的c文件

//softiic.c
#include "air32f10x.h"                  // Device header
#include "delay.h"

void IIC_W_SCL(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOC, GPIO_Pin_14, (BitAction)BitValue);
	Delay_Us(10);
}

void IIC_W_SDA(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOC, GPIO_Pin_15, (BitAction)BitValue);
	Delay_Us(10);
}

uint8_t IIC_R_SDA(void)
{
	uint8_t BitValue;
	BitValue = GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_15);
	Delay_Us(10);
	return BitValue;
}

void IIC_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14 | GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);

	GPIO_SetBits(GPIOC, GPIO_Pin_14 | GPIO_Pin_15);
}

void IIC_Start(void)
{
	IIC_W_SDA(1);
	IIC_W_SCL(1);
	IIC_W_SDA(0);
	IIC_W_SCL(0);
}

void IIC_Stop(void)
{
	IIC_W_SDA(0);
	IIC_W_SCL(1);
	IIC_W_SDA(1);
}

void IIC_SendByte(uint8_t Byte)
{
	uint8_t i;
	for (i = 0; i < 8; i ++)
	{
		IIC_W_SDA(Byte & (0x80 >> i));
		IIC_W_SCL(1);
		IIC_W_SCL(0);
	}
}

uint8_t IIC_ReceiveByte(void)
{
	uint8_t i, Byte = 0x00;
	IIC_W_SDA(1);
	for (i = 0; i < 8; i ++)
	{
		IIC_W_SCL(1);
		if (IIC_R_SDA()) {Byte |= (0x80 >> i);}
		IIC_W_SCL(0);
	}
	return Byte;
}

void IIC_SendAck(uint8_t AckBit)
{
	IIC_W_SDA(AckBit);
	IIC_W_SCL(1);
	IIC_W_SCL(0);
}

uint8_t IIC_ReceiveAck(void)
{
	uint8_t AckBit;
	IIC_W_SDA(1);
	IIC_W_SCL(1);
	AckBit = IIC_R_SDA();
	IIC_W_SCL(0);
	return AckBit;
}

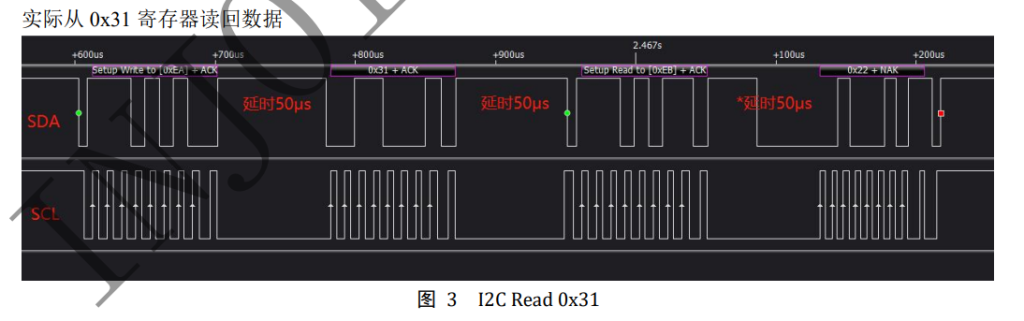

然后根据IP2366时序图加上延时

示例代码：

#define IP2366_ADDRESS			0xEA        //IP2366IIC地址

//IP2366读寄存器
//RegAddress;寄存器地址
//返回值：返回对应地址的寄存器读数
uint8_t IP2366_ReadReg(uint8_t RegAddress)
{
	uint8_t Data;

	IIC_Start();
	IIC_SendByte(IP2366_ADDRESS);
	IIC_ReceiveAck();
	Delay_Us(50);
	IIC_SendByte(RegAddress);
	IIC_ReceiveAck();
	Delay_Us(50);
	IIC_Start();
	IIC_SendByte(IP2366_ADDRESS | 0x01);
	IIC_ReceiveAck();
	Delay_Us(50);
	Data = IIC_ReceiveByte();
	IIC_SendAck(1);
	IIC_Stop();

	return Data;
}

//IP2366读寄存器
//RegAddress;寄存器地址
//Data：准备修改的数据
void IP2366_WriteReg(uint8_t RegAddress, uint8_t Data)
{
	uint8_t yuan;
	yuan=IP2366_ReadReg(RegAddress);              //先读取需要修改的寄存器的值
	Delay_Ms(1);                                  //需要单字节读取，每次读取后需要等待1ms
	IIC_Start();
	IIC_SendByte(IP2366_ADDRESS);
	IIC_ReceiveAck();
	Delay_Us(50);
	IIC_SendByte(RegAddress);
	IIC_ReceiveAck();
	Delay_Us(50);
	IIC_SendByte(yuan&Data);
	IIC_ReceiveAck();
	IIC_Stop();
}

main函数

uint16_t read=0;

int main(void)
{
	RCC_ClkConfiguration();		//配置时钟（air32配置时钟频率，其他mcu可以忽略）
	Delay_Init();			//延时初始化
	IIC_Init();                     //IIC初始化

	OLED_Init();                    //OLED屏幕初始化

	read=IP2366_ReadReg(0x09);     //首先读一下0x09寄存器数值并显示

	OLED_ShowBinNum(1, 1, read, 8);

	Delay_S(1);                    //等待1s

	IP2366_WriteReg(0x09,0x00);    //写0x09寄存器输出为0


	read=IP2366_ReadReg(0x09);     //再次读取修改后寄存器的值


	OLED_ShowBinNum(2, 1, read, 8);//在OLED第二行显示修改后读取到的寄存器值


	while (1)
	{

	}
}

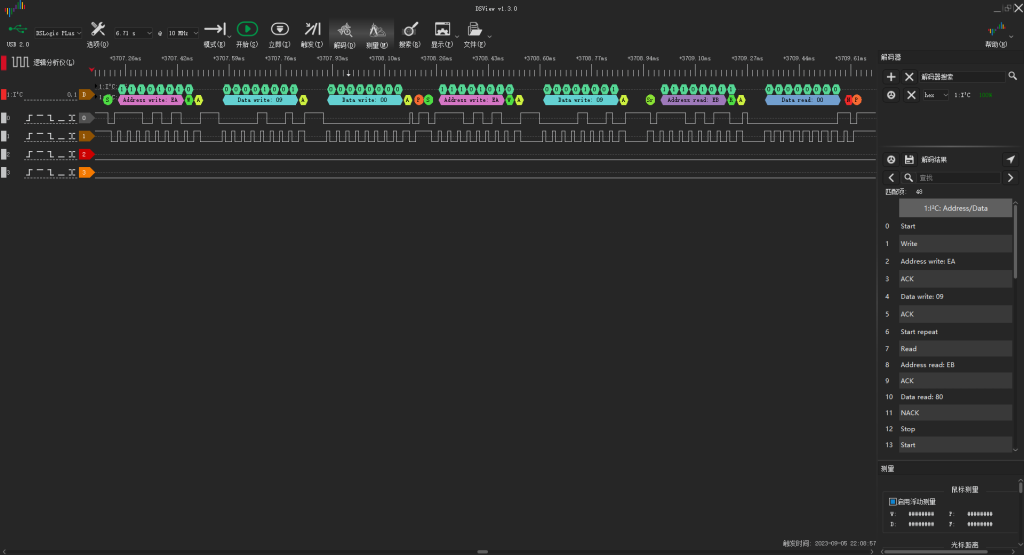

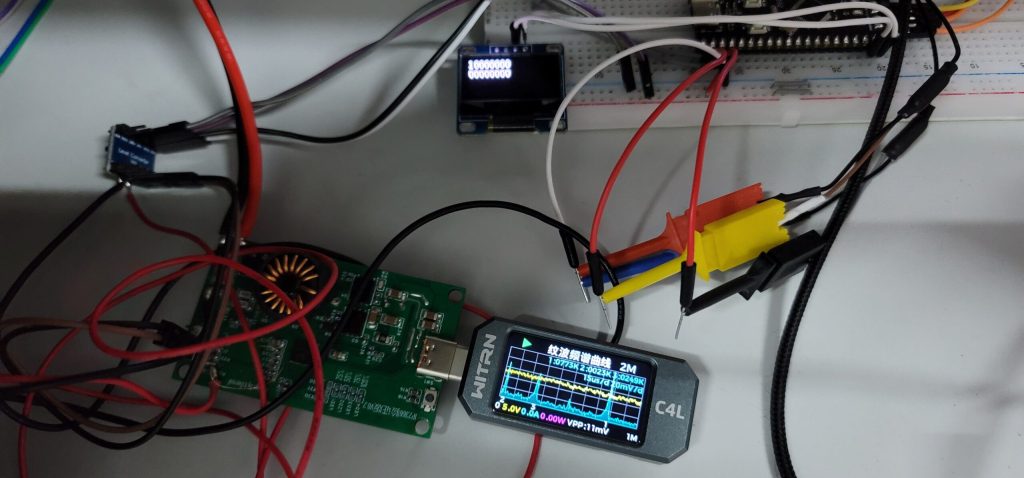

然后用逻辑分析仪抓一下波形
