其实我之所以入门电子，最早就是始于充电宝，还记得那是一个风和日丽的下午，我买了我人生中第一台手机“魅族note5”之所以买魅族是因为我哥那阵买的魅族我蹭着用了一小下感觉手机还挺漂亮的，而且玩游戏也不卡，就买的它。后来才知道那时候魅族已经不行了那只是机海大战的一个缩影。。。

有点跑题了，上一下历代的版本吧。

第一代：

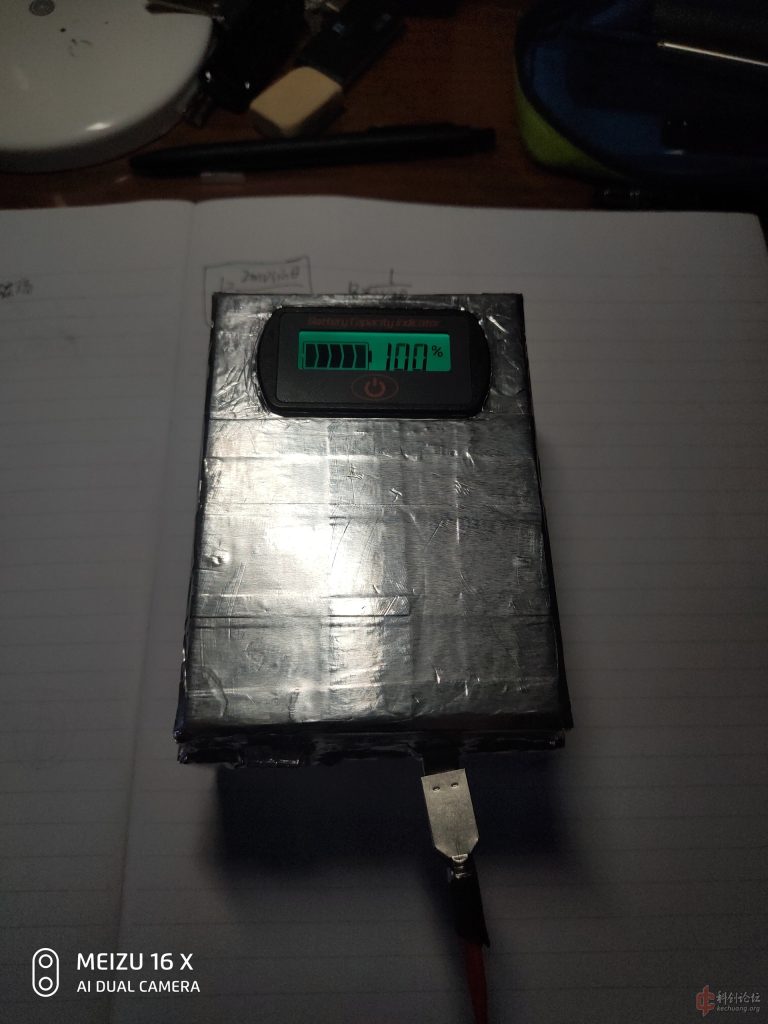

这是我第一次diy充电宝，电池也是卖的成品，板子买的也是成品，那时候还不会自己画板子，之所以要那么大容量是因为当初我是住校的，有时候占不到充电插座，就只能用充电宝充电了。所以第一代，主打的就是大容量，这个充电宝有5ah的容量。

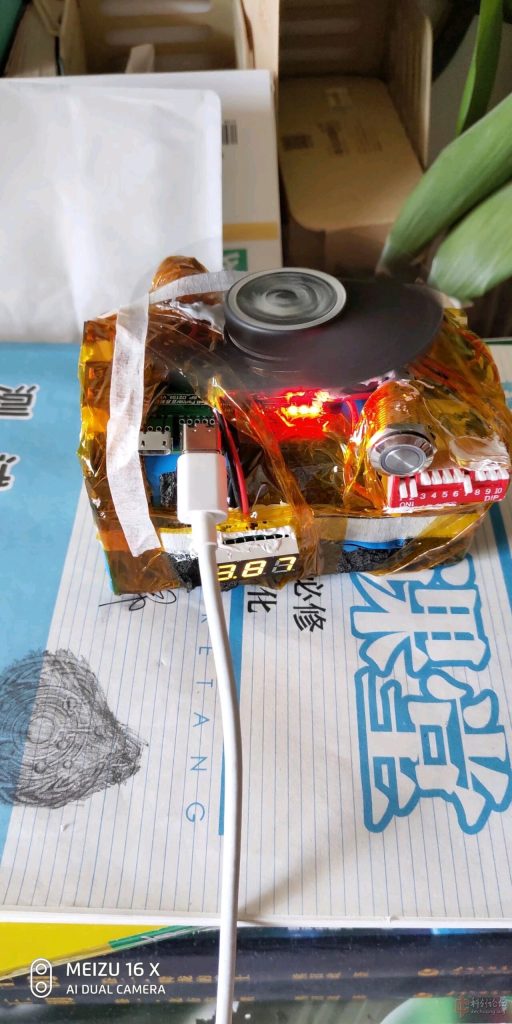

后来拆了加了个风扇，纯视觉效果散热，还用拨码开关做了个密码锁。。。后来学了一些电子知识才知道为啥会发热，因为超了额定电流了。。。这个也算是个第二代改进版了。

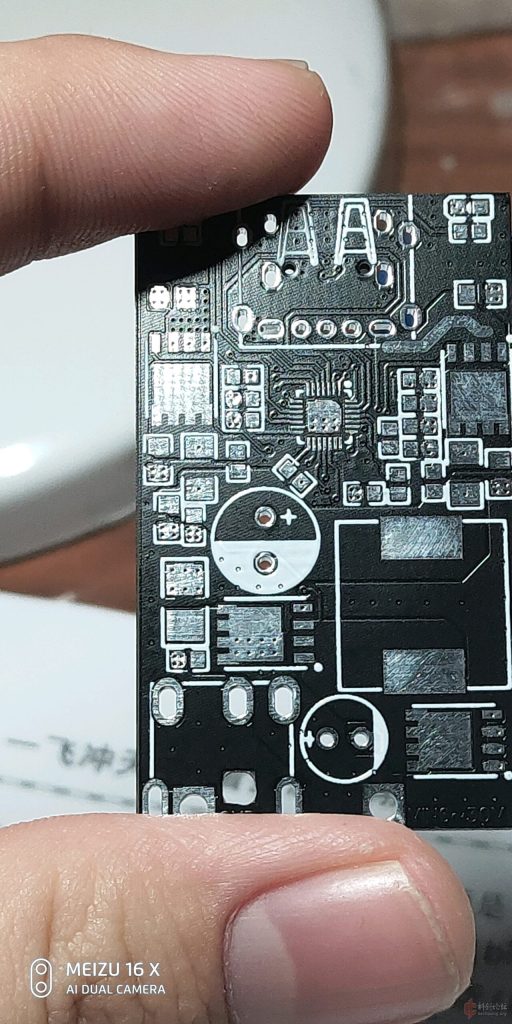

第三代板子，这时候才了解到pcb制作，买元件什么的，慢慢的兴趣也开始从模型转到电子方面了。现在我也记得我第一画板子，这种大功率的板子的24v电源输入用了个6.3v的钽电容，上电钽电容就炸了。而且封装也用的有问题，甚至有几个电阻用的是0201的，小到不用放大镜都看不清，第一次焊这个板子也是没成功，后来用的别的大佬的板子也是焊接不成功，就自己买了块成品板子。

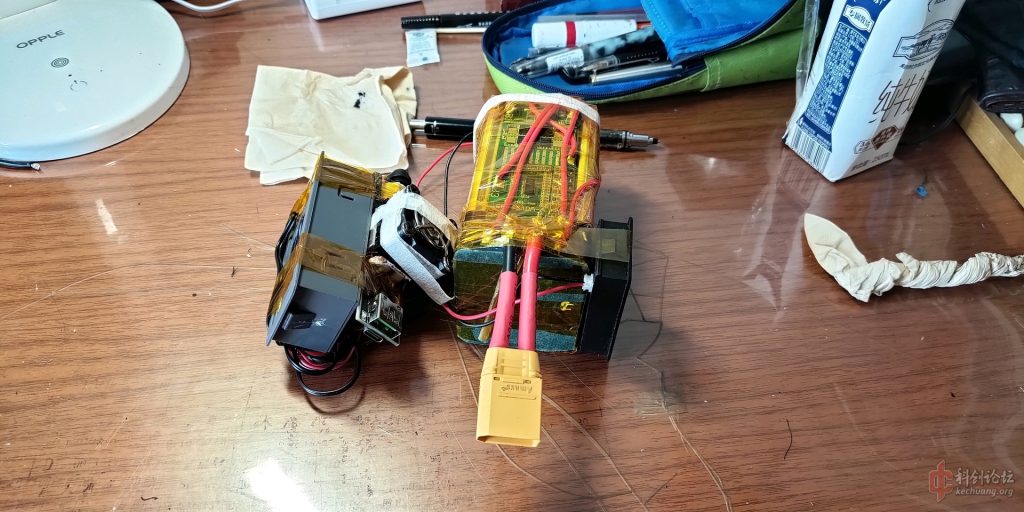

电池组和主板，那时候突发奇想，想做个模块化的出来，结果发现自己的钱只够买一个电池组，所以模块化现在被我暂时放弃了

成品图，壳子是找朋友3d打印的，强度还不错，摔了两三次也没啥事。。。。。

对了，看到那个散热了吗？他将会出现在第四代上第四代要有四个充电口所以要用带散热

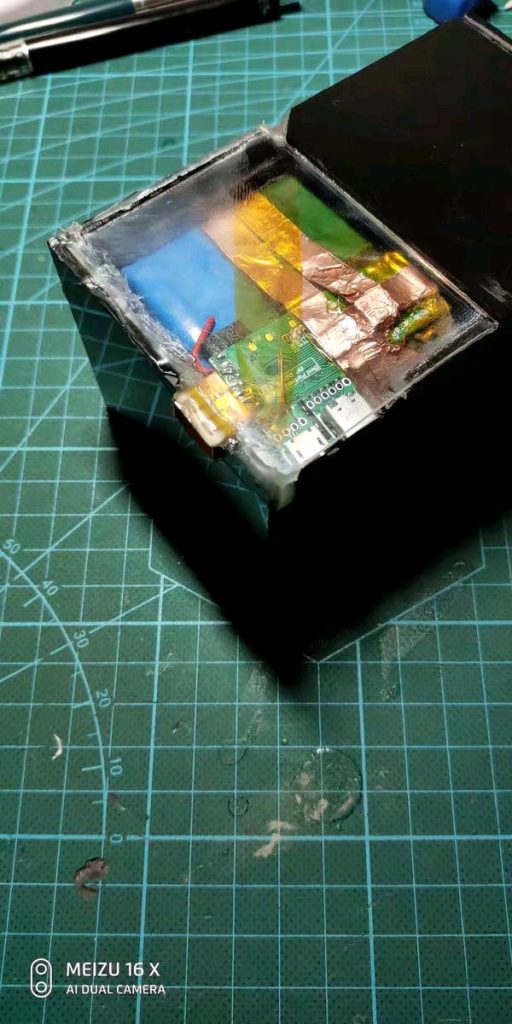

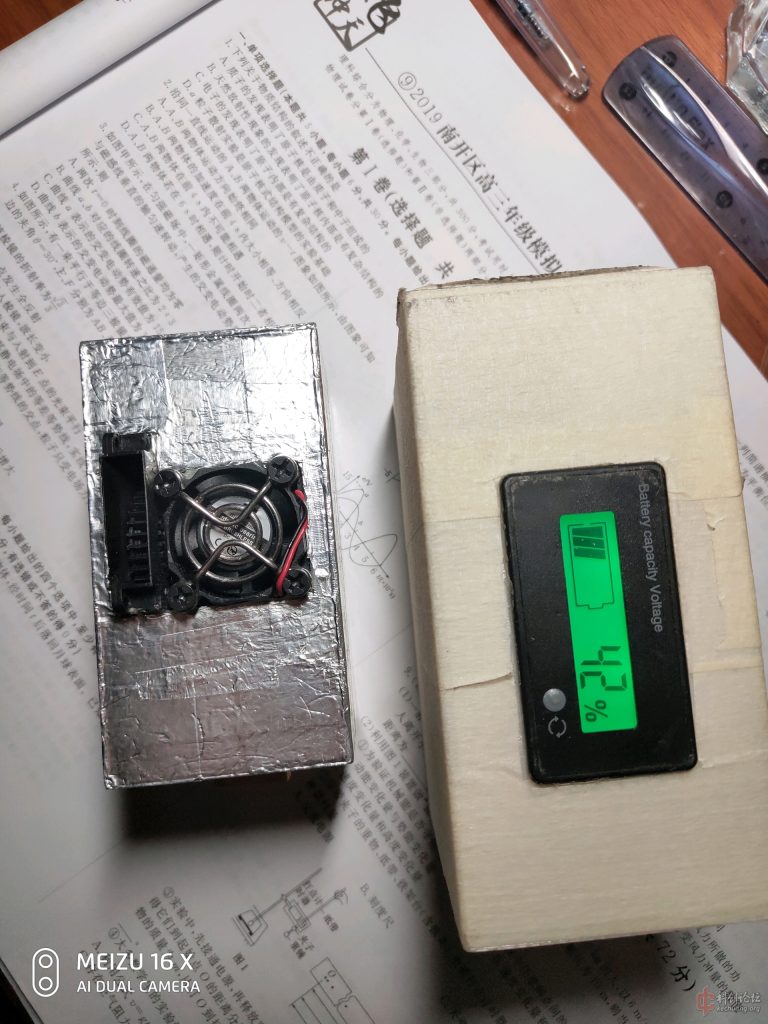

然后就是第四代了更小，更轻，更安全。

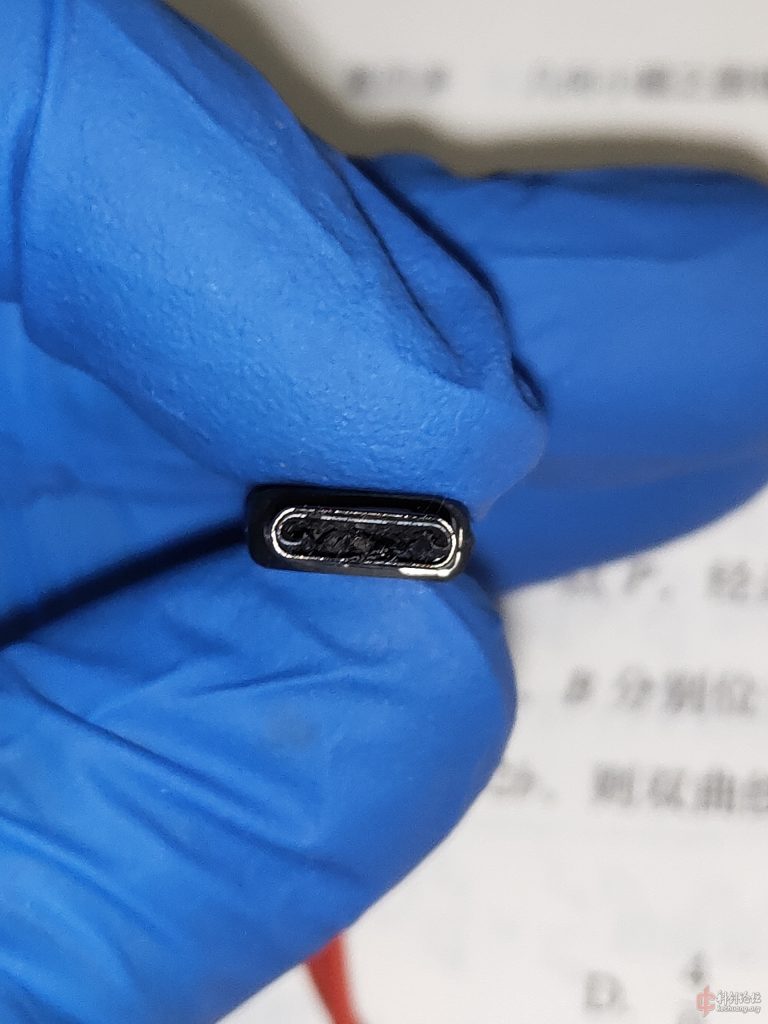

充电采用定制type-c接口，廉价的杜绝大部分短路状况的解决方案

充电大功率25.2v 5A的充电

充电快了安全也有考虑加了过流保护超过18A自动断电保护

最终还是没能做成手机充电器就能充的想法主要手机充电器诱骗出来质量差的直接把充电头拉死了只好上专门的电源适配器不过因为用type-c接口连接所以体积大大缩小（虽然还是很大）

end

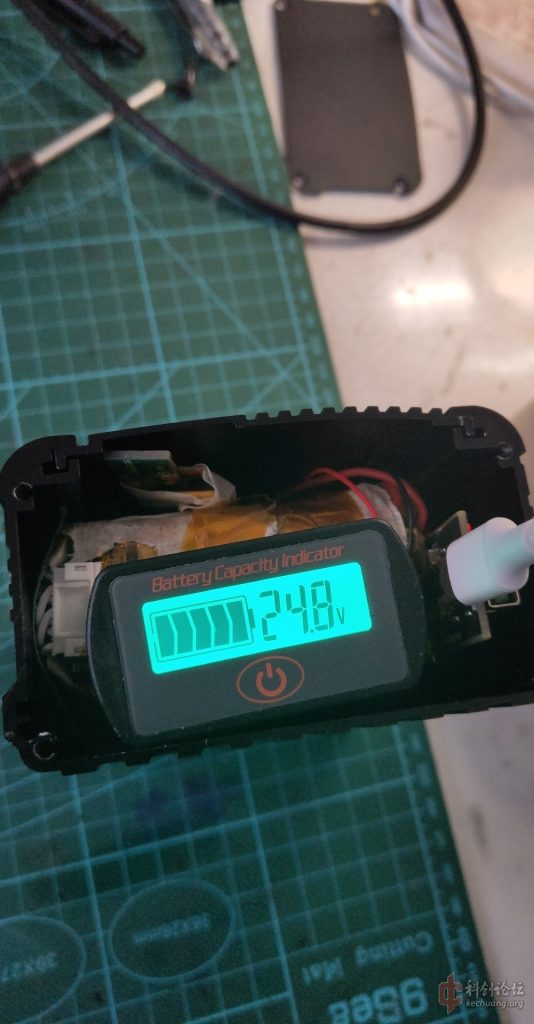

右边是充电口左边一个A口一个C口作为输出口性能不变最高100w

这个充电宝的成本也下降了（虽然依旧不便宜）估算大概200多就可以做出来。

增加快充口也是加不了因为本来就容量不大还加口没电没得更快了😂😂😂

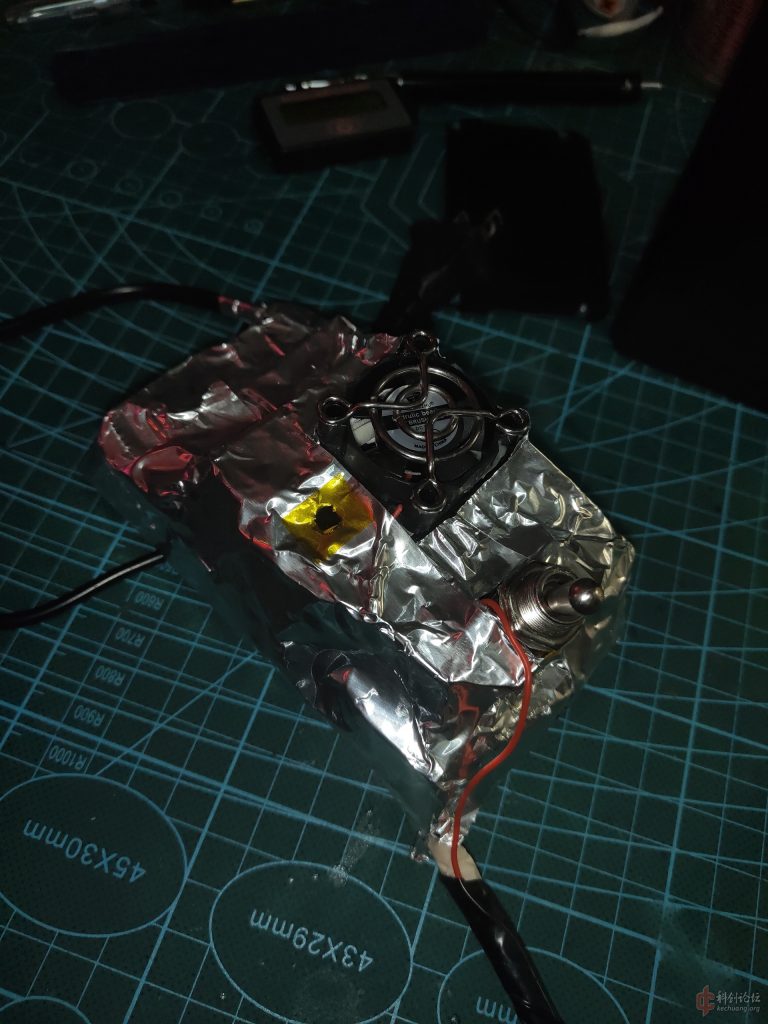

散热风扇加了发现没啥用本来温度也不高于是加到充电器上去了充电器要5a发热量很大没加风扇的时间充了会电一摸散热片估计得60°C以上了于是散热加在了充电器

这个充电器其实还是那个马桶系列的换皮，不过是把电池的充电口换成了typec罢了。

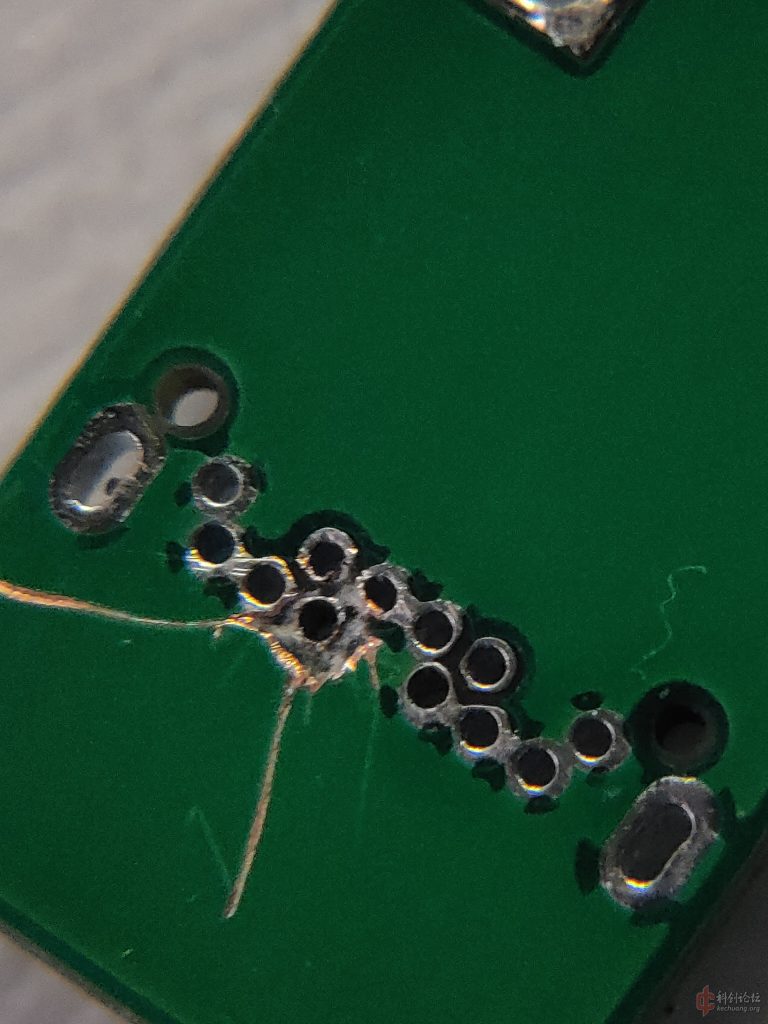

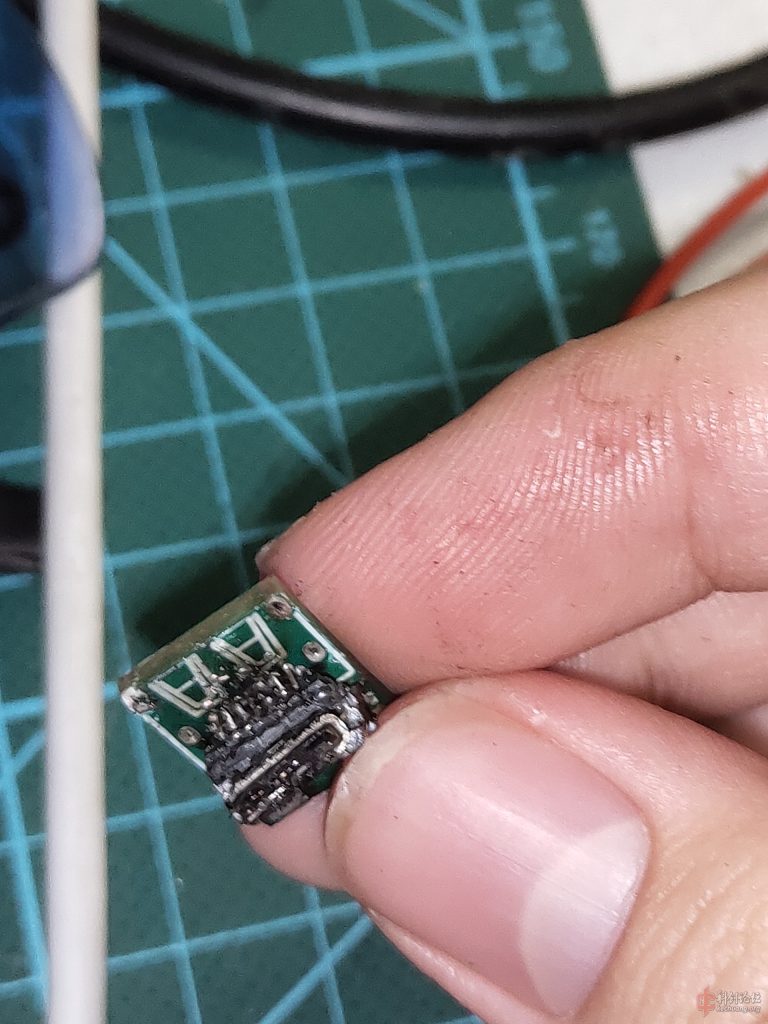

然后就是出了些意外。因为typec的引脚很密，所以如果带电的话歪歪斜斜的插进去有可能就会短路，于是我的这个充电就出了这个问题。

end
end
NORMAL

然后就是修复这个问题，那时候想的解决方法就是开关电源上加个开关输出一个信号，充电宝里面加个三极管模块，等插好typec以后再开开关才会开启输出，这样改装完之基本就啥问题了。

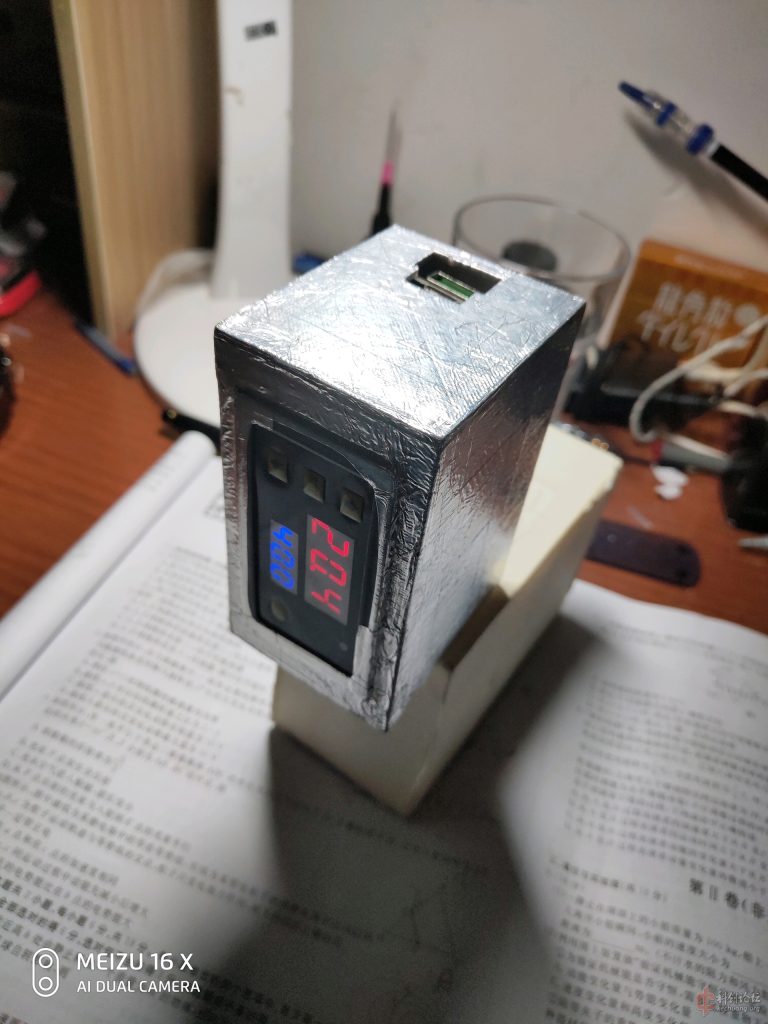

改装后的充电器，其实就是个开关电源，这个电源后来也坏了，不过那是后话了。

然后因为事发突然接收端的板子直接用原本的板子挖个空引脚出来。

NORMAL

改装的板子。

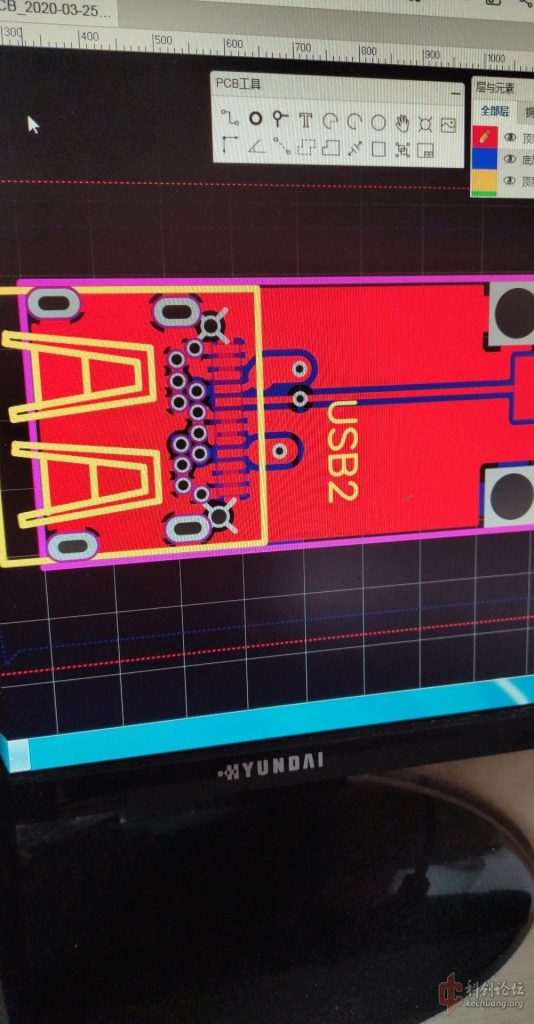

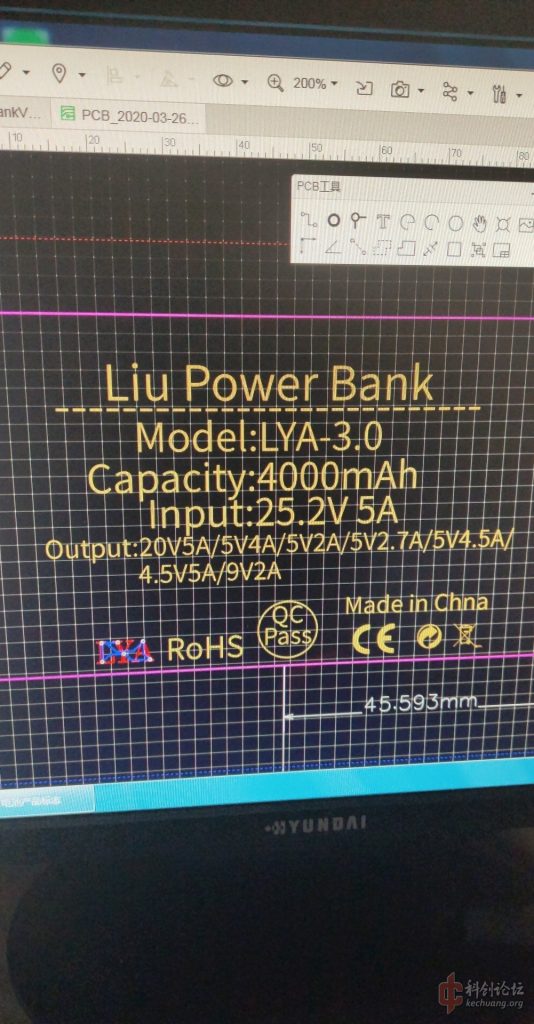

然后等了一个月在嘉立创打了铭牌和新的typec接收板。

因为不能老是搞个纸壳子装着，就想买个铝盒装起来，于是就改了外壳

然后后面就是组装了，一直用到了我高中毕业，，有科创水印是因为这是我以前在科创写过帖子，不过两三年过去了有的照片就找不到了，于是就从科创搬过来了，现在回想起来当初真是胆子大啊，不怎么了解电就折腾电池什么的，不过现在我又重操旧业了，这回就是个大集合了，肯定比以前的要好。
